在陶瓷电子封装领域，“基片”与“基板”是高频术语，但两者并无严格定义边界，更多是行业习惯用语的差异。现行标准中，它们常交叉甚至互换使用，具体称呼取决于行业习惯、工艺阶段和使用语境。

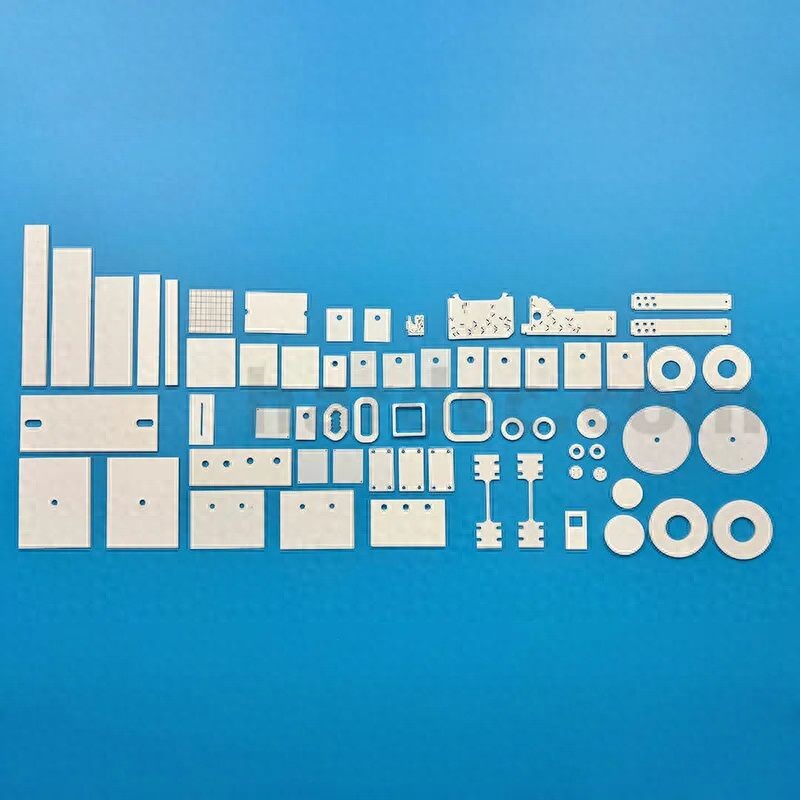

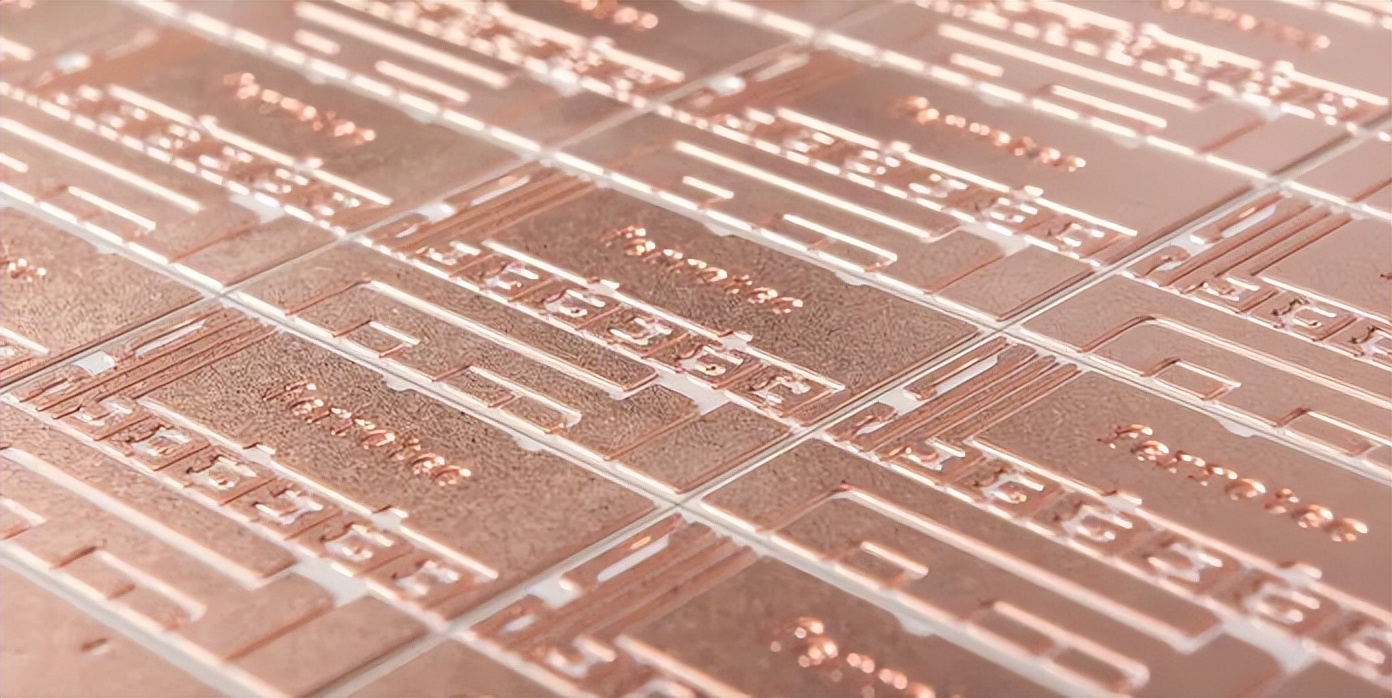

通常，“基片”在工程与材料语境中指代材料本体，如未金属化或未图形化的陶瓷载体，强调其基础承载属性，常见于材料研发、薄膜沉积等场景。而“基板”的外延更广，可指裸陶瓷片，也可指带金属化线路的功能性陶瓷电路板，其含义高度依赖具体语境，如采购、封装应用或学术讨论。

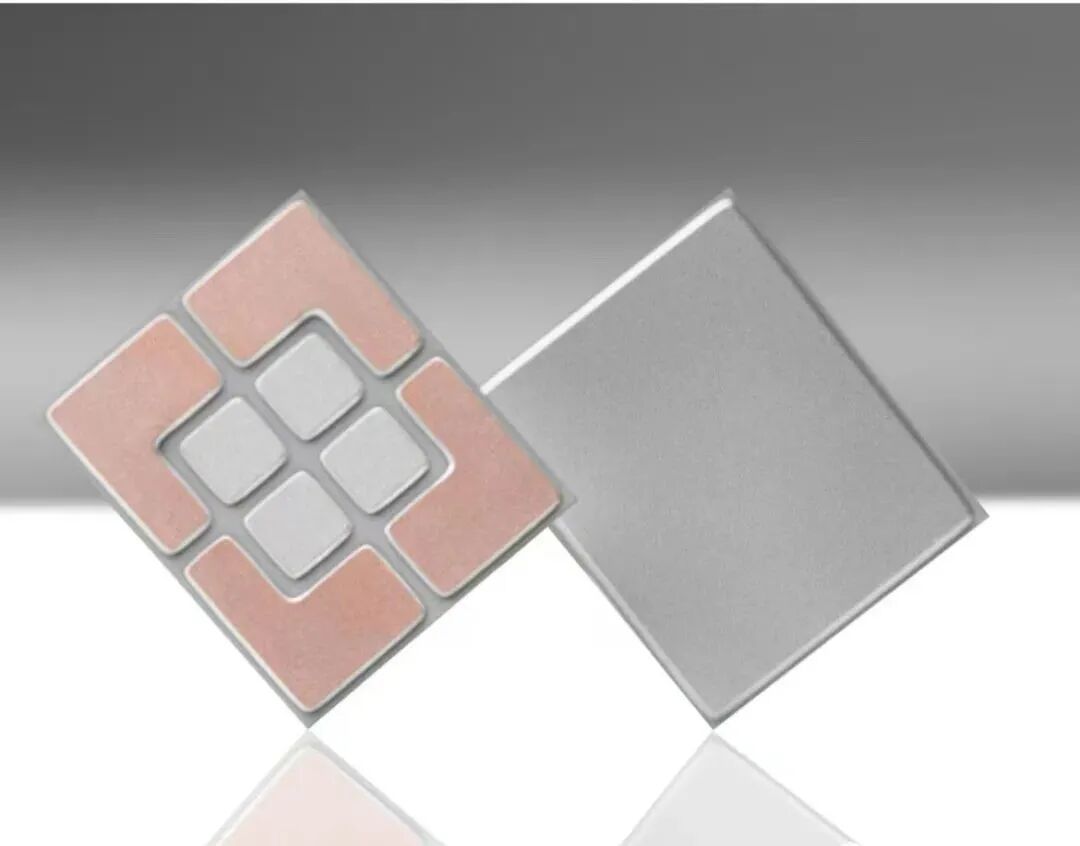

需注意，尺寸并非区分依据，关键应看功能层级：无电路功能的绝缘/散热载体可视为“基片”或裸基板；具备金属化线路、可焊接器件的则属于功能性“基板”。实际沟通中，应关注是否具有电路功能、工艺完成度及应用系统等级，而非拘泥于名称。
相关图片：
